CS2020B 20A Potenciador de corrente de alta corrente de alta potência

20A Potenciador de corrente de alta corrente de alta potência

CS2020B Reforço de corrente

O potencializador de canal único (CS350M/CS310M/CS300M etc.) pode atingir uma saída máxima de ± 2A/10V quando usado sozinho.Este valor é de ±1A/10V para cada canal do bipotenciostato (CS2350M/CS2150M) e do potencialostato multicanal (CS310X).

Um impulsionador de corrente CS2020B pode ser conectado a um potencialistato de um, dois ou vários canais para aumentar a corrente (até 20A).Por favor, note que um conjunto CS2020B pode aumentar apenas um canal de bi / multi-canal potentiostat.

Quando não estiver ligado o reforço, o potencialistato também pode ser utilizado isoladamente.

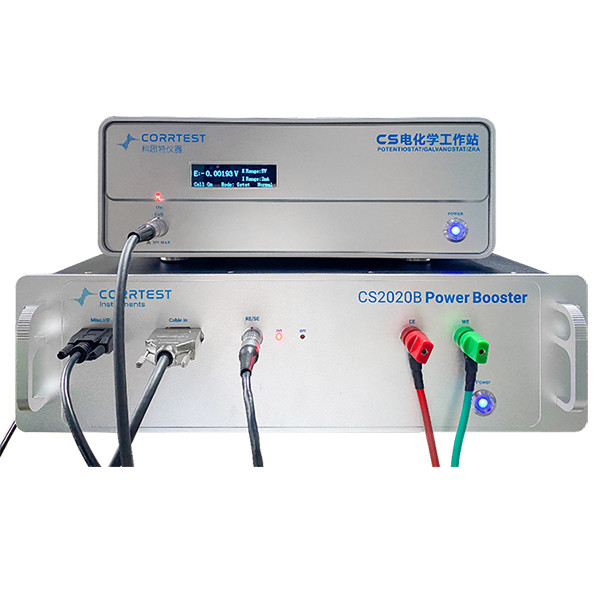

CS2020B impulsionador de corrente +potenciostato de canal único (como CS350M)

CS2020B impulsionador de corrente +potenciostato multicanal (quadrado em vermelho)

Fig. 1: Curva para experimento galvanostático - corrente constante de saída até 20A

Fig. 2: Conexão do CS2020B com o ânodo e o cátodo do núcleo da bateria

Fig. 3: Resultados do EIS do núcleo da bateria CATL-LAE895

Especificações principais (quando a combinação CS2020B+potenciostático)

Intervalo de potenciais: ±10V

Intervalo de corrente: ±20A

Intervalo de corrente: 20Intervalo fixo

Voltagem de conformidade: ±13V (quando a saída ±20Corrente de limite, saída máxima ±10V@20A)

EIS Faixa de frequência: =50KHz

Comunicação: RS485

Técnicas (quando a combinação CS2020B+potenciostático)

Polarização estável

• Potencial de circuito aberto (OCP)

• Potenciostática (curva I-T)

• Galvanostático

• Potenciodinâmica (gráfico de Tabela)

• Galvanodinâmica (DGP)

Polarização transitória

• Vários passos possíveis

• Passos de corrente múltipla

• Potencial de escada-passo (VSTEP)

• Escadaria galvânica (ISTEP)

Método Chrono

• Cronopotentiometria (CP)

• Chronoamperametry (CA)

• Cronoculometria (CC)

Voltametria

• Voltametria de varredura linear (LSV)

• Voltametria cíclica (CV)

Espectroscopia de Impedância Electroquímica (EIS)

• EIS versus Frequência (IMP)

• EIS versus tempo (IMPT)

• EIS versus potencial (IMPE)

Teste de bateria

• Carregamento e descarga da bateria

• Carga e descarga galvanostáticas (GCD)

• Carregamento e descarga potenciais (PCD)

• Técnica de titulação intermitente de potência (PITT)

• Técnica de titulação intermitente galvanostática (GITT)

Medidas de corrosão

• Curva de polarização cíclica (CPP)

• Curva de polarização linear (LPR)

• Reativação Potenciokinética Electroquímica (EPR)

• Ruído eletroquímico (EN)

• Ampérmetro de resistência zero (ZRA)

Fornecimento padrão para o reforço CS2020B:

-CS2020B Instrumento de reforço de corrente*1 conjunto

- Cabo de alimentação * 1 peça

- cabo de ligação de porta serial DB9 * 2 peças (1 para substituição no futuro em caso de quebra)

- cabo de ligação DB15* 2 peças (1 para substituição)

- Cable de amostragem potencial* 2 peças (1 para substituição)

- CS2020B Cabos de eletrodos especializados (cabeça de eletrodo de jacaré*2 e cabo de eletrodo de terminal de cobre*2, 1 peça cada para substituição)

- Célula fictícia de alta potência *1
