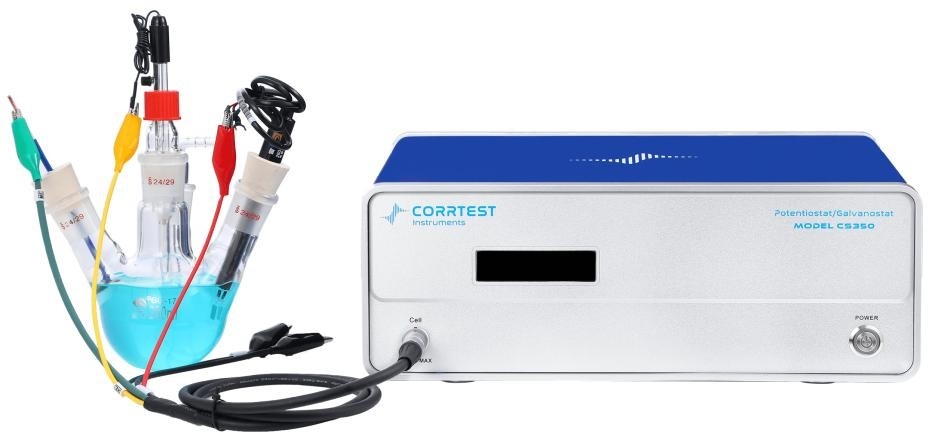

Potenciostat Galvanostat CS350M para ensaio de corrosão

Teste de corrosão Polarização potencialdinâmica Potenciostato Galvanostato CS350M

Ensaios de corrosão potencialodinâmico potencialostat galvanostat CS350MÉ constituído por um gerador de funções arbitrárias DDS, um potencializador de alta potência, um galvanostat, um analisador de correlação de dois canais,Conversores e interfaces de extensão AD de alta velocidade de 16 bits/alta precisão de 24 bits de duplo canalA corrente máxima é de ±2A, a faixa de potencial é de ±10V. A faixa de frequência EIS é de 10uHz ~ 1MHz. Pode ser usada para vários campos eletroquímicos, como testes de corrosão, energia, materiais e eletroanálise.Ensaios de corrosão potencialodinâmico potencialostat galvanostat CS350M inclui todas as técnicas comumente utilizadas nos ensaios de corrosão, tais como potencial de circuito aberto (OCP), EIS, potencialdinâmico (Grafo da tabela), curva de polarização linear (LPR), curva de polarização cíclica (CPP), reactivação potencialcinética eletroquímica (EPR,)Ruído eletroquímico (ECN), Ammeter de resistência zero (ZRA) etc. A empresa Corrtest originou-se na área de Corrtest e

O que é?Polarização potencialodinâmica?

O ensaio de potencialidinâmica (curva de polarização) é uma técnica eletroquímica que envolve a varredura do potencial do elétrodo de trabalho enquanto se mede a densidade de corrente correspondente.Também é conhecido como o gráfico de Tafel que é o método eletroquímico mais utilizadoNeste ensaio, as amostras são normalmente encapsuladas em resina com 1 cm2 de exposição à solução. A taxa de corrosão é medida por potencia dinâmica (curva de polarização).A potencialodinâmica (curva de polarização) é obtida graficando o potencial como função da densidade de corrente (I) (ou log I) para cada ponto medidoA curva de polarização potencialodinâmica pode ser utilizada para calcular o potencial de corrosão e a taxa de corrosão do metal em qualquer condição dada (inclinação de Tafel).

Aplicaçõesde corrosãoEnsaios de potenciacionostat galvanostat CS350M

● Estudo da corrosão e avaliação da resistência à corrosão dos metais; avaliação rápida dos inibidores da corrosão, revestimentos e eficiência da proteção catódica

● Estudo de materiais energéticos (bateria de iões de lítio, célula solar, célula de combustível, supercondensadores), materiais funcionais avançados

● Electrocatálise (HER, OER, ORR, CO2RR, NRR)

● Eletrossíntese, galvanização/electrodeposição, oxidação do ânodo, eletrólise

Principais características do hardware de corrosãoEnsaios de potenciacionostat galvanostat CS350M

- EIS/FRA integrado, EIS Faixa de frequência: 10μHz~1MHz

- Amplificador de largura de banda e impedância de entrada

- Sintetizador de sinal FPGA DDS incorporado

- Potentiostat/Galvanostat/ZRA de alta potência;
- Faixa de controlo da corrente: ±2A

- Faixa de controlo de potenciais: ± 10 V;

- Tensão de conformidade: ± 21 V
- Resolução potencial: 10 μV;

- Resolução atual 1pA

Fornecimento padrãode corrosãoEnsaios de potenciacionostat galvanostat CS350M

Potenciostato galvanostato CS350MCS350M*1

Software de estúdio CS *1

Cabo de alimentação x1

Cabo USB x1

Cable de célula/eletrodo x2

Célula fictícia

Manual

Aplicação da corrosãoEnsaios de potenciacionostat galvanostat CS350M

Corrosão:corrosãoo ensaio do potencialodinâmico galvanostat CS350M inclui todas as técnicas eletroquímicas de medição da corrosão, tais como OCP, curva de polarização (potenciodinâmica), EIS,Polarização cíclica CPP (curva de passivação), Reativação Potenciokinética Electroquímica (EPR), teste de difusão de hidrogénio, ZRA, ruído electroquímico, etc. Pode ser usado para estudar o mecanismo de corrosão e resistência à corrosão dos metais,e avaliar a durabilidade do revestimento e eficiência de corrente de ânodo sacrificialPode também ser utilizado para a triagem rápida de inibidores da corrosão, fungicidas, etc.

Esquerda: Curvas de polarização de liga de Ti e aço inoxidável em solução de 3% de NaCl

Direita: EN de aço com baixo teor de carbono em 0,05 mol/LCl+0,1 mol/LNaHCO3

Teste de corrosão potencialodinâmico potencialostat galvanostat CS350M utiliza algoritmo integral de correlação e técnica de duplo canal de amostragem excessiva, e tem forte capacidade anti-interferência.A resistência interna do instrumento é de até 10¹³É adequado para medições EIS de sistemas de alta impedância (como revestimento, concreto, etc.)

Ensaio de envelhecimento por salmoura de revestimento de alta impedância

Adesvantagens

A flutuar a pleno

Todos os potencialostatos/galvanostatos Corrtest, incluindo o potencialostat galvanostat CS350M de ensaio de corrosão, são concebidos como totalmente flutuantes.e pode ser utilizado para estudo eletroquímico de eletrodo de trabalho ligado à terra, tais como autoclave, parte metálica em ponte, betão

Armazenamento de dados em tempo real

Os dados do experimento podem ser armazenados em tempo real, mesmo que o teste seja interrompido por uma falha de energia, os dados serão salvos automaticamente.

EIS

● Ensaios de corrosão corretos Potenciostato galvanostato potenciodinâmico CS350M utiliza algoritmo integral de correlação e técnica de sobreamostragem de dois canais e possui forte capacidade anti-interferência.A resistência interna do instrumento é de até 10¹³É adequado para medições EIS de sistemas de alta impedância (como revestimento, concreto, etc.)

Sistema de múltiplos eletrodos

● Teste de corrosão potenciostato galvanostato galvanostato potenciodinâmico CS350M suporta sistema de 2, 3, 4 elétrodos, pode ser usado para testar a resistência interna da bateria ou medição de impedância de filme fino de 4 elétrodos

● Com amperímetro de resistência zero para medição de corrente galvânica

Kit de desenvolvimento de software (SDK)

Podemos fornecer interfaces de desenvolvimento secundárias, interfaces gerais de API e exemplos de desenvolvimento, e podemos realizar chamadas de dados para Labview, C, C++, C#, VC e outros programas,que é conveniente para desenvolvimento secundário e personalização de métodos de teste.

Análise de dados versátil

CS Studio é o software para teste de corrosão potencialdinâmico potencialostat galvanostat CS350M para controle de experimento e análise de dados.Análise de integração e de altura de pico da curva voltâmetrica, personalização de circuitos equivalentes EIS e montagem de espectro de impedância, etc.

● Curva de polarização multiparâmetros

● Instalação de EIS

● Análise eletroquímica do ruído

● Cálculo da pseudo-capacidade

● Capacidade específica GCD, eficiência

● Análise de gráficos de Mott-Schottky

● Análise do currículo

Ensaio combinado

O software do CS studio suporta o teste de combinação para vários experimentos para alcançar resultados flexíveis e

Você pode definir os parâmetros para cada experimento com antecedência, e definir os intervalos, tempo de espera etc entre cada experimento.

Ensaio combinado: ensaios de corrosão

Software Características da corrosãoEnsaios de potenciacionostat galvanostat CS350M

Tafel plot ecorrosãoTaxa:O CS Studio também fornece um poderoso ajuste não linear na equação de Butler-Volmer da curva de polarização.resistência à polarizaçãoPode também calcular a densidade do espectro de potência, a resistência ao ruído e a resistência do espectro de ruído com base nas medições ECN.

Análise do SIE:Bode, Nyquist, Mott-Schottky

Durante a análise dos dados do EIS, existe uma função de ajuste incorporada para desenhar o circuito equivalente personalizado.

Técnicas de corrosãoEnsaios de potenciacionostat galvanostat CS350M

Polarização estável

• Potencial de circuito aberto (OCP)
• Potenciostática (curva I-T)
• Galvanostática
• Potenciodinâmica (gráfico de Tabela)
• Galvanodinâmica (DGP)

CorrosãoMedidas

• Curva de polarização cíclica (CPP)
• Curva de polarização linear (LPR)
• Reativação Potenciokinética Electroquímica (EPR)
• Ruído eletroquímico (EN)
• Ampérmetro de resistência zero (ZRA)

Espectro de Impedância Electroquímicascópia (EIS)

• EIS potencial (Nyquist, Bode)
• EIS galvanostática
• EIS potencial (frequência opcional)
• EIS galvanostático ((Frequência opcional)
• Mott-Schottky
• EIS potenciostático versus tempo (frequência única)
• EIS galvanostático versus tempo (frequência única)

Polarização transitória

• Passos múltiplos
• Etapas de corrente múltipla
• Escalão potencial (VSTEP)
• Escadaria galvânica (ISTEP)

Método Chrono

• Chronopotentiometria (CP)
• Perímetro de cronoamperatriz (CA)
• Cronocaulometria (CC)

Voltametria

• Voltametria de varredura linear (LSV)
• Voltametria cíclica (CV)
• Voltametria de escada (SCV) #
• Voltametria de onda quadrada (SWV) #
• Voltametria de pulso diferencial (DPV) #
• Voltametria de pulso normal (NPV) #
• Voltametría de pulso normal diferencial (DNPV) #
• Voltametria AC (ACV)
• 2ⁿArmônica de voltametria AC (SHACV)
• Transformação de Fourier AC Voltametria (FTACV)

Teste de bateria

• Carregamento e descarga da bateria
• Carga e descarga galvanostáticas (GCD)
• Carregamento e descarga potenciais (PCD)
• Técnica de titulação intermitente de potência (PITT)
• Técnica de titulação intermitente galvanostática (GITT)

Amperométrico

• Amperometria de pulso diferencial (DPA)
• Amperometria de pulso diferencial duplo (DDPA)
• Amperometria de Triplo Pulso (TPA)
• Detecção integrada de impulso amperométrico (IPAD)

ExteAções

• Descolagem/deposição electroquímica
• Eletrólise a granel com coulometria (BE)
• Rs Medição

# Há o método de despojo correspondente.
