Detalhes do produto
Lugar de origem: Wuhan, China
Marca: Corrtest
Certificação: CE, ISO9001
Número do modelo: CS350M
Termos de pagamento e envio
Quantidade de ordem mínima: 1 conjunto
Preço: Negociável
Detalhes da embalagem: Caixa padrão
Tempo de entrega: 5-10 dias úteis
Termos de pagamento: T/T, D/P
Habilidade da fonte: 1 conjunto/ano
Potential control range: |
±10V |
Current control range: |
±2A |
Potential control accuracy: |
0.1%×full range±1mV |
Current control accuracy:: |
0.1%×full range |
Potential resolution: |
10μV (>100Hz),3μV (<10Hz) |
Current sensitivity: |
1pA |
Rise time: |
<1μs (<10mA), <10μs (<2A) |
Reference electrode input impedance: |
1012Ω||20pF |
Current range: |
2nA~2A, 10 ranges |
Compliance voltage: |
±21V |
Potential control range: |
±10V |
Current control range: |
±2A |
Potential control accuracy: |
0.1%×full range±1mV |
Current control accuracy:: |
0.1%×full range |
Potential resolution: |
10μV (>100Hz),3μV (<10Hz) |
Current sensitivity: |
1pA |
Rise time: |
<1μs (<10mA), <10μs (<2A) |
Reference electrode input impedance: |
1012Ω||20pF |
Current range: |
2nA~2A, 10 ranges |
Compliance voltage: |
±21V |

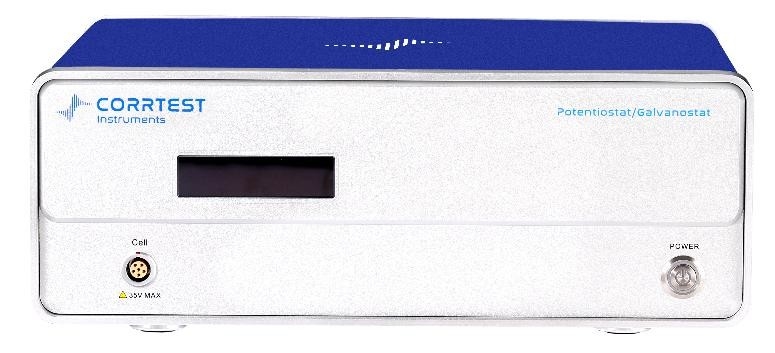

Potenciostato de espectroscopia de impedância eletroquímica CS350MÉ constituído por um potenciostato/galvanostato de alta precisão de alta potência, um gerador de funções arbitrárias DDS, um analisador de correlação de dois canais,Conversores e interfaces de extensão AD de alta velocidade de 16 bits/alta precisão de 24 bits de duplo canal, etc.. A corrente máxima é de ±2A, a faixa de potencial é de ±10V. A tensão de conformidade é de ±21V. A faixa de frequência da espectroscopia de impedância eletroquímica (EIS) é de 10uHz~1MHz.Pode ser utilizado para vários campos eletroquímicos, tais como corrosãoA corrente pode ser aumentada até 20A/40A com um reforço de corrente CS2020B/CS2040B.Fornecemos 7 técnicas diferentes de EIS para atender aos vários requisit, tais como EIS Potenciostático (Nyquist, Bode), EIS Galvanostático, EIS Potenciostático (Frequência Opcional), EIS Galvanostático ((Frequência Opcional), Mott-Schottky, EIS Potenciostático versus Tempo (Frequência Única),EIS galvanostático vs.. Tempo (frequência única). Todo o potencializador de espectroscopia de impedância eletroquímica Corrtest fornece um circuito equivalente no software.
O que é espectroscopia de impedância eletroquímica?
A espectroscopia de impedância eletroquímica (EIS) oferece dados cinéticos e mecânicos de sistemas eletroquímicos e é amplamente utilizada no estudo da corrosão, conversão e armazenamento de energia, sensores e biosensores,etc. A espectroscopia de impedância eletroquímica (EIS) é geralmente medida aplicando um potencial CA a uma célula eletroquímica e, em seguida, medindo a corrente através da célula.A espectroscopia de impedância eletroquímica caracteriza a resposta temporal de sistemas eletroquímicos usando tensões de corrente alternada (CA) de baixa amplitude em uma faixa de frequências. Utilizando uma configuração de elétrodos constituída por uma referência de trabalho,e contra-elétrodos uma tensão conhecida é passada do elétrodo de trabalho através de uma solução eletrolítica e para o contra-elétrodoAs medições quantitativas são produzidas pelo EIS e permitem a avaliação de mecanismos eletroquímicos de pequena escala na interface do eletrodo e na solução eletrolítica.Os dados recolhidos com o EIS são modelados com um circuito eléctrico equivalente adequado, resultante de uma disposição de elementos Muito poucas células eletroquímicas podem ser modeladas usando um único elemento de circuito equivalente.Os modelos EIS consistem geralmente num certo número de elementos numa redeCombinações em série e paralelas.de elementos ocorrem.
Aplicações de Potenciostato de espectroscopia de impedância eletroquímica CS350M
CouRosião: Potenciostato de espectroscopia de impedância eletroquímica CS350MInclui todas as técnicas eletroquímicas de medição da corrosão, tais como OCP, curva de polarização (potenciodinâmica), EIS, CPP de polarização cíclica (curva de passivação),Reativação Potenciokinética Electroquímica (EPR), teste de difusão de hidrogénio, ZRA, ruído eletroquímico, etc. Pode ser utilizado para estudar o mecanismo de corrosão de metais e resistência à corrosão,e avaliar a durabilidade do revestimento e eficiência de corrente de ânodo sacrificialPode também ser utilizado para a triagem rápida de inibidores da corrosão, fungicidas, etc.
Ele utiliza algoritmo integral de correlação e técnica de superamostragem de canal duplo, e tem forte capacidade anti-interferência.13É adequado para medições EIS de sistemas de alta impedância (como revestimento, concreto, etc.)
Ensaio de envelhecimento por salmoura de revestimento de alta impedância
Esquerda: Curvas de polarização de liga de Ti e aço inoxidável em solução de 3% NaCl Direita: ECN de aço de baixo carbono em 0,05 mol/LCl+0,1 mol/LNaHCO3
Enervosos
Com técnicas LSV, CV, carga e descarga galvanostáticas (GCD), EIS galvanostática e circuito de compensação IR preciso,Potenciostato de espectroscopia de impedância eletroquímica CS350Msão amplamente utilizadas em supercondensadores, baterias de iões de lítio, baterias de iões de sódio, células de combustível, baterias Li-S, células solares, baterias de estado sólido, baterias de fluxo, baterias de metal-ar, etc.É um excelente instrumento científico para os investigadores nos domínios da energia e dos materiais.
Curva CV do supercondensador PPy em solução de 0,5 mol/L de H2SO4
Electrocatálise
●Potenciostato de espectroscopia de impedância eletroquímica CS350Mpode medir a meia onda
potencial (ORR), sobrepotencial (HER, OER) do catalisador e tem a função de cálculo da densidade de potência máxima e da densidade de energia.
● Medição cíclica a longo prazo para ORR, OER, HER,
CO2RR por técnicas como a voltametria cíclica,
A eficiência de Faraday pode ser medida com um bipotenciostático.
Curva LSV dos catalisadores em solução alcalina
● A corrente máxima pode ser de 20 A e a tensão de conformidade pode ser de 30 V, e com a técnica de compensação IR,
Potenciostato de espectroscopia de impedância eletroquímica CS350MPode medir com precisão o sobrepotencial do elétrodo, o que é uma grande vantagem no campo de eletrocatálise.
Características do software Potenciostato de espectroscopia de impedância eletroquímica CS350M
Voltametria cíclica:O software do CS Studio oferece aos utilizadores uma versatilidadeNada.diferencial/integraçãoKit,que pode completar o cálculo da altura do pico, área do pico e potencial do pico das curvas CV. Na técnica CV, durante a análise de dados, há a função de selecionar o ciclo exato (s) para mostrar.
Tafel plot e taxa de corrosão:O CS Studio também fornece um poderoso ajuste não linear na equação de Butler-Volmer da curva de polarização.resistência à polarizaçãoPode também calcular a densidade do espectro de potência, a resistência ao ruído e a resistência do espectro de ruído com base nas medições ECN.
Teste e análise da bateria:
Eficiência de carga e descarga, capacidade, capacidade específica, energia de carga e descarga.
Espectroscopia de impedância eletroquímicaAnálise (EIS):Bode, Nyquist, Mott-Schottky
Durante a análise dos dados do EIS, existe uma função de ajuste incorporada para desenhar o circuito equivalente personalizado.
| Especificações dePotenciostato de espectroscopia de impedância eletroquímica CS350M | |
| Sistema de suporte de dois, três ou quatro eletrodos | Intervalo de potência e corrente: automático |
| Faixa de controlo de potencial: ±10V | Faixa de controlo da corrente: ±2A |
| Precisão de controlo potencial: 0,1% × gama total ± 1 mV | Precisão de controlo da corrente: 0,1% × gama total |
| Resolução potencial: 10μV (> 100 Hz),3μV (< 10 Hz) | Sensibilidade à corrente:1pA |
| Tempo de elevação: <1μs (<10mA), <10μs (<2A) | Impedância de entrada do eléctrodo de referência:1012- Não, não, não. |
| Faixa de corrente: 2nA~2A, 10 faixas | Voltagem de conformidade: ±21V |
| Corrente de saída máxima: 2A | Taxa de varredura CV e LSV: 0,001mV~10.000V/s |
| Largura dos pulsos CA e CC: 0,0001 ~ 65.000 s | Incremento de corrente durante a varredura: 1mA@1A/ms |
| Incremento potencial durante a varredura: 0,076 mV@1V/ms | Frequência SWV: 0,001~100 kHz |
| Largura de pulso DPV e NPV: 0,0001~1000s | Aquisição de dados AD:16bit@1 MHz,20bit@1 kHz |
| DA Resolução: 16 bits, tempo de configuração: 1 μs | Incremento potencial mínimo de CV: 0,075 mV |
| Frequência IMP: 10μHz~1MHz | Filtros de passagem baixa: cobrindo 8 décadas |
| Sistema Operativo: Windows 10/11 | Interface: USB 2.0 |
| Peso / Medidas: 6,5 kg, 36,5 x 30,5 x 16 cm | |
| Espectroscopia de impedância eletroquímica (EIS) | |
| Gerador de sinal | |
| Faixa de frequência:10μHz~1MHz | Amplitude AC:1mV~2500mV |
| Bias de corrente contínua: -10~+10V | Impedância de saída: 50Ω |
| Forma de onda: onda senoidal, onda triangular e onda quadrada | Distorção da onda: < 1% |
| Modo de digitalização: logarítmico/linear, aumento/diminuição | |
| Analisador de sinal | |
| Tempo integral: mínimo:10 ms ou o tempo mais longo de um ciclo | Número máximo:106ciclos ou 105s |
| Retardo de medição: 0~105s | |
| Compensação de compensação de CC | |
| Intervalo de compensação automática potencial: -10V~+10V | Intervalo de compensação de corrente: -1A~+1A |
| Largura de banda: faixa de frequências de 8 décadas, configuração automática e manual | |
Técnicas -Potenciostato de espectroscopia de impedância eletroquímica CS350M
Espectro de Impedância Electroquímicascópia (EIS)
Polarização estável
Polarização transitória
Método Chrono
Voltametria
Medidas de corrosão
Teste de bateria
Amperométrico
ExteAções
# Há o método de despojo correspondente.
P:WA reacção indutiva aparece na alta frequênciaRegiãode Espectroscopia de impedância eletroquímica(EIS)?
R: A reatância indutiva é causada principalmente pela bobina. A reatância indutiva está positivamente correlacionada com o comprimento e a frequência da bobina e negativamente correlacionada com o raio da bobina.Será mais óbvio na região de alta frequência e sistemas de baixa resistência (como baterias)Para reduzir, tente encurtar o cabo do eléctrodo e também preste atenção a não ter outras bobinas em torno do instrumento ou da amostra.
P:WMedida da galinhaEspectroscopia de impedância eletroquímica- Preciso de...esperar um pouco antes de medir depoisconstrução- NãoOEnsaiossistema?
R: Ao fazer o teste EIS, você deve certificar-se de que o sistema de teste é estável e, geralmente, a observação OCP é suficiente.Enquanto algunsA avaliação OCP é o padrão.
P:Não hásemicírculoemMeu Deus!Espectroscopia de impedância eletroquímica (EIS)TesteQual é o problema?
R: Nem todas as amostras têm um pequeno semicírculo no EIS. O pequeno semicírculo existe na região de alta frequência, que é controlada pela transferência de carga. A linha reta existe na região de baixa frequência,que é controlado por difusãoPara o material de carbono, a capacitância pode ser relativamente grande, mostrando um arco em vez de um semicírculo.
P: Por que as coordenadas horizontais e verticais precisam ser consistentes ao traçarEspectroscopia de impedância eletroquímica(EIS)?
R: Porque este é um plano complexo. É uma exigência matemática.
