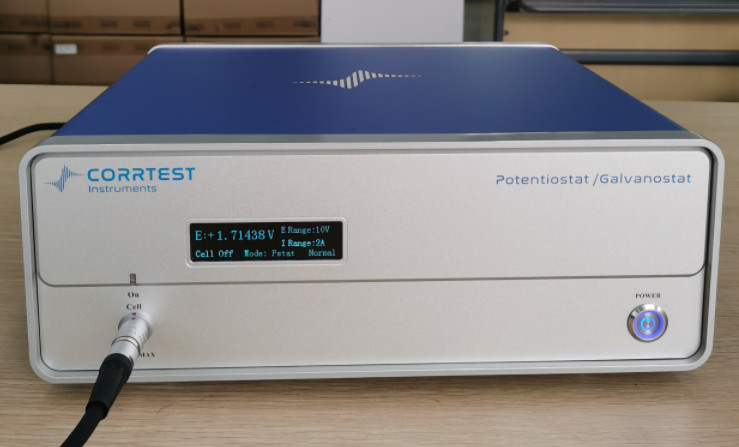

CE Potenciostato de canal único / Instrumento de voltametria cíclica CS300M

Instrumento de voltametria cíclica CS300Mé o modelo de entrada entre o potencialistato/galvanostato de um único canal Corrtest. Inclui todas as técnicas, exceto o EIS. O instrumento de voltametria cíclica CS300M contém um gerador de função digital rápido,circuitos de aquisição de dados de alta velocidade, um potencializador e um galvanostat, com alto desempenho em estabilidade e precisão com hardware avançado e software bem funcional,É um potenciostato/galvanostato básico e rentável quando não é necessário o EIS.. Com técnicas tais como a potencial-estática (I-T), voltametria cíclica (CV), LSV, potencial-dinâmica (grafico de Tafel), carga e descarga galvanostáticas (GCD) etc.,O instrumento de voltametria cíclica CS300M é adequado para várias aplicações, como a medição da corrosão, a redução do dióxido de carbono, a eletrocatálise, os testes de baterias, etc. O instrumento de voltammetria cíclica CS300M não inclui o EIS. A voltammetria cíclica é a técnica mais básica, mas fundamental,Todos os nossos potenciais/galvanostat Corrtest tem esta função.

O que é voltametria cíclica?

A técnica de voltametria cíclica (CV) é usada principalmente para estudo teórico eletroquímico, como o processo do eletrodo, o fenômeno de absorção do eletrodo, etc.A curva de voltametria cíclica (CV) consiste em duas partes, a região de redução/cátodo onde a forma de onda de redução é gerada a partir do processo de redução do material eletroactivo,e a região de oxidação/ánodo onde a forma de onda de oxidação é gerada a partir do processo de oxidação dos produtos de reduçãoA técnica de voltametria cíclica (CV) pode medir diretamente a relação entre a corrente de pico anódica e a corrente de pico catódica e a diferença entre o potencial de pico anódico e o potencial de pico catódico.

Curva de voltametria cíclica (CV) do elétrodo de carbono vidroso em K₄[Fe(CN)₆] solução

Princípio da voltametria cíclica

A voltametria cíclica é um tipo de medição eletroquímica potencialodinâmica.A voltametria cíclica usa a configuração de três eletrodosQuando o elétrodo de trabalho atinge um potencial definido, a rampa é invertida.A corrente no elétrodo de trabalho é traçada em relação à tensão aplicadaA voltammetria cíclica é uma técnica eletroquímica muito versátil que permite sondar a mecânica das propriedades redox e de transporte de um sistema em solução.O potencial é aplicado entre o elétrodo de referência e o elétrodo de trabalho e a corrente é medida entre o elétrodo de trabalho e o contadorNa voltametria cíclica, a direção do potencial é invertida no final da primeira varredura. Assim, a forma de onda é geralmente de forma de um triângulo isósceles.

Especificações

Técnicas do instrumento de voltametria cíclica CS300M

Voltametria

• Voltametria cíclica (CV)
• Voltametria de varredura linear (LSV)
• Voltametria de escada (SCV)#
• Voltametria de onda quadrada (SWV) #
• Voltametria de pulso diferencial (DPV) #
• Voltametria de pulso normal (NPV) #
• Voltametria diferencial de pulso normal (DNPV)
• Voltametria AC (ACV)
• 2ⁿArmônica de voltametria AC (SHACV)
• Transformação de Fourier AC Voltametria (FTACV)

#Existem métodos correspondentes de remoção de voltametria

Polarização estável

• Potencial de circuito aberto (OCP)
• Potenciostática (curva I-T)
• Galvanostática
• Potenciodinâmica (gráfico de Tabela)
• Galvanodinâmica (DGP)
• Funções de fase de varredura (SSF)

Polarização transitória

• Passos múltiplos
• Etapas de corrente múltipla
• Escalão potencial (VSTEP)
• Escadaria galvânica (ISTEP)

Método Chrono

• Chronopotentiometria (CP)
• Perímetro de cronoamperatriz (CA)
• Cronocaulometria (CC)

Medidas de corrosão

• Curva de polarização cíclica (CPP)
• Curva de polarização linear (LPR)
• Reativação Potenciokinética Electroquímica (EPR)
• Ruído eletroquímico (EN)
• Ampérmetro de resistência zero (ZRA)

Teste de bateria

• Carregamento e descarga da bateria
• Carga e descarga galvanostáticas (GCD)
• Carregamento e descarga potenciais
• Técnica de titulação intermitente de potência estática
• Técnica de titulação galvanostática intermitente

Características do software do instrumento de voltametria cíclica CS300M

Voltametria cíclica (CV):O software do CS Studio fornece aos usuários um smoothin versátilg/diferencial/integraçãoKit, que pode completar o cálculo da altura do pico, da área do pico e do potencial do pico das curvas CV.Voltametria cíclica(CV) técnica, durante a análise de dados, há a função de selecionar o ciclo exato para mostrar.

Teste e análise da bateria:Eficiência de carga e descarga, capacidade, capacidade específica, energia de carga e descarga.

Tafel plot e taxa de corrosão

O CS Studio também fornece um poderoso ajuste não linear na equação de Butler-Volmer da curva de polarização.resistência à polarizaçãoPode também calcular a densidade do espectro de potência, a resistência ao ruído e a resistência do espectro de ruído com base nas medições de ruído eletroquímico.

Ensaio combinado:O software do CS Studio suporta o teste combinado para vários experimentos para obter um teste flexível e não supervisionado.tempo de espera, etc. entre cada experimento.

Ensaio combinado: ensaios de corrosão

Ensaio combinado: ensaios de pseudo-condensadores

Dados abertos:Você pode abrir os arquivos de dados pelo formato txt no bloco de notas diretamente.

P:Wgalinha a correrVoltametria cíclica(CV) numa célula de câmara dupla, a corrente não pode ser aumentada após atingir um certo nível.

R: Há membrana de troca de íons em uma célula de câmara dupla, então a tensão de conformidade da célula aumentará.ou reduzir a distância entre WE e CE, e aumentar a condutividade do eletrólito.

P: Como caracterizar a estabilidade e o teor de atividade dos catalisadores ORR?

Resposta:

Realizar uma voltammetria cíclica (CV), comparando CV e LSV antes e depois, por exemplo 30000 ciclos;

Medir a curva i-t;

Tomar imagens TEM antes e depois da estabilidade para verificar se o catalisador se aglomerou.
