CST520 Cartógrafo Electroquímico de Equipamento Multi-Eletrodo para Aplicações de Corrosão

CST520 Mapeador Electroquímico Multieletroda

Com base em conversores AD de alta resolução e técnicas de amperímetro de resistência zero, CST520 Multi-electrode Array Electrochemical Mapper can quickly map the galvanic current and OCP distribution on an arrayed multi-electrode and facilitate the study of non-uniform corrosion of metal samples under depositsAlém disso, pode trabalhar com o potencializador CS para mapear a distribuição de impedância em um sensor de múltiplos eletrodos.

Por escaneamento cíclico da distribuição do potencial e da corrente na superfície do elétrodo da matriz,CST520 Multi-electrode Array Electrochemical Mapper pode caracterizar a distribuição local de corrosão ou processo de dissolução eletroquímica não uniforme de metal nu ou metal sob revestimento.

CST520 Multi-electrode Array Electrochemical Mapper pode medir com precisão o potencial do elétrodo e a corrente de curto-circuito de qualquer elétrodo individual.É particularmente adequado para estudar a corrosão espontânea dos metais em estado não perturbado.

Aplicação

Este instrumento é adequado para estudar as características locais de distribuição da corrosão das superfícies metálicas em laboratório,bem como o estudo do mecanismo da ocorrência e desenvolvimento da corrosão localPode ser amplamente utilizado para estudar o comportamento de corrosão não uniforme dos metais.

Princípio de funcionamento

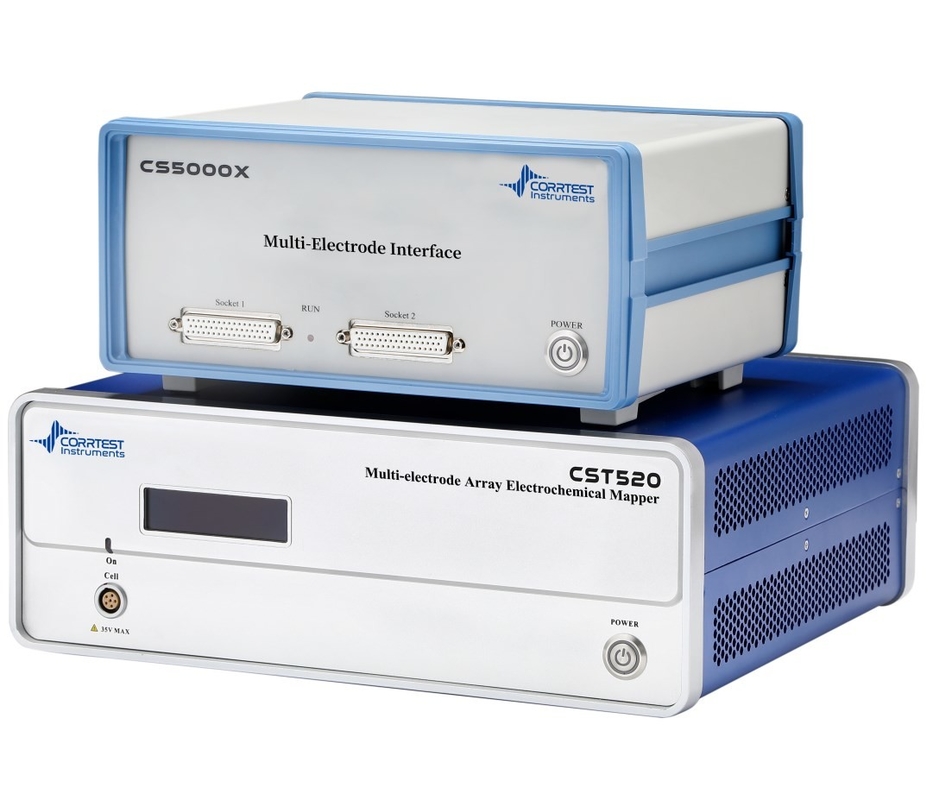

CST520 Sistema eletroquímico de matriz de múltiplos eletrodos consiste em duas partes: uma interface de múltiplos eletrodos e um sistema de ensaio eletroquímico.Ele não só pode testar o potencial do elétrodo e corrente de curto-circuito de qualquer elétrodo individual, mas também medir a EIS e a curva de polarização, enriquecendo significativamente os métodos de avaliação da resistência à corrosão dos materiais.

O número de eléctrodosRfaceconsiste principalmente de circuito de comunicação RS485, circuito de expansão IO, circuito de matriz de relé 10x10, circuito MCU, etc. Suporta comutação de eletrodos de matriz de até 100 canais,com frequência de comutação de até 100 Hz.

O cartógrafo eletrotécnicopode não só realizar ensaios de eletrodos de matriz, mas também servir como uma estação de trabalho potencialista/electroquímica independente com todas as técnicas para medições de corrosão,como potencial de circuito aberto (OCP), curva de polarização (Tafel), polarização linear (LPR), EIS, curva M-S e ruído eletroquímico (ECN) etc.

Análise do potencial e da corrente

O CST520 pode realizar a varredura cíclica de potencial/corrente da superfície, ou a varredura potencial/corrente versus tempo de qualquer elétrodo individual, com exibição de distribuição de potencial/corrente em tempo real.Os dados podem ser importados para a Origem para exibir os gráficos 3D.

Como mostrado na figura acima, mostra a distribuição potencial/atual.A corrente negativa também aparece nas mesmas áreas no diagrama de distribuição de correnteA corrente negativa significa corrente do ânodo, indicando que ocorre uma corrosão mais severa nestas três áreas da superfície do eléctrodo.

Distribuição do módulo de impedância num elétrodo de feixe de arame 10 ́10

Especificações deCST520 Mapeador Electroquímico Multieletroda

Intervalo de potenciais: ±10V, ±5V, ±2,5V

Precisão de controlo potencial: 0,1% da escala total ± 1 mV

Faixa de corrente: 2nA~2 A,10 faixas

Corrente de saída máxima: ±2A

Precisão de controlo da corrente: 0,1% da escala completa

Taxa de comutação de canais: 100 Hz

Interface de expansão: RS485 115200bps

Fonte de alimentação: AC 220V

Fornecimento padrão:

CST520 Instrumento de mapeamento eletrotécnico de matriz de múltiplos eletrodos * 1 conjunto

CS5000X Interface de múltiplos elétrodos*1 conjunto

Kit de software*1

Cabos de eletrodo de expansão* 3 ((WE/SE/AGND(WE99))

Cabo de entrada de eléctrodo de referência*1

Cable de entrada de elétrodo contador *1

Cabo de comunicação DB9 *1

Q235 aço carbono 10*10 elétrodo de matriz *1

Cabo de eletrodo *2

Cabo de alimentação *2

Cabo USB*1

Célula fictícia *1

Serviço pós-venda

Garantia: 3 anos

Serviço gratuito de atualização de software

Serviço de reparação de fornecimento gratuito dentro da garantia
