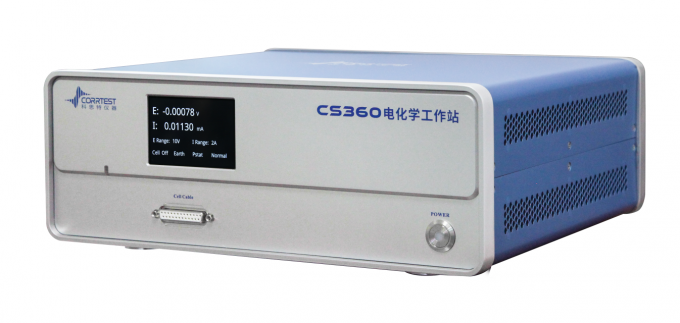

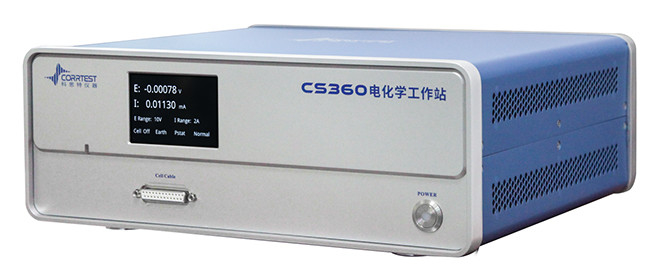

EIS de alta frequência de 8 MHz Potentiostat galvanosatt modelo CS360

SPotenciostato/galvanostato de canal de entradacom EISModeloCS360 É constituído por um gerador de funções arbitrárias DDS, um potencializador/galvanostat e um FRA.alcança uma excelente estabilidade e resoluções elevadas de potencial (1mV) e de corrente ((1pA)Com uma frequência EIS de até 8 MHz, o CS360 tem sido uma ferramenta ideal para o estudo dos eletrólitos no estado sólido.

Aplicações do potencializador CS360

- Materiais energéticos (bateria de estado sólido, bateria de iões de lítio, célula solar, célula de combustível, supercapacitores, etc.)

- Electrocatálise (HER, OER, ORR, CO2RR, NRR, divisão de água)

- Mecanismos reativos de eletrosíntese, electrodeposição (electroplating), oxidação anódica, eletrólise

- Corrosão metálica; inibidor da corrosão, revestimento e proteção catódica

Com as virtudes de alta densidade de energia, carregamento e descarga rápidos e longa vida útil, as baterias de estado sólido são amplamente utilizadas em veículos elétricos, dispositivos portáteis e assim por diante.Retardância da chama e inibição do crescimento das dendritasA utilização de eletrólitos de estado sólido é uma técnica importante para estudar o desempenho das baterias de estado sólido.Reações eletroquímicas, etc., através da medição do EIS em várias regiões de frequência, proporcionando ainda uma importante base teórica e apoio técnico para o desenvolvimento de baterias de estado sólido de alto desempenho.

A frequência do EIS pode ser de até 8 MHz para o potenciostato/galvanostato/estação de trabalho eletroquímica CS360, que pode satisfazer a necessidade de ensaio de EIS de alta frequência em eletrólitos sólidos.Estudo de eletrólitos sólidos especialmente foco no comportamento de impedância na região de alta frequênciaAjudam-nos a quantificar a condutividade electrónica e iónica, a encontrar problemas microstruturais do material (como efeitos de limite de grãos) e, assim, a fornecer orientações para a otimização do material,e melhoria do desempenho da bateria.

Portador de bateria de estado sólido

Forma de onda do ensaio EIS

Especificações - Potenciostato CS360

Suporte para configuração de dois, três ou quatro elétrodos

Potência máxima aplicada: ±10V

Corrente de saída máxima: ±2A

Precisão de controlo potencial: 0,1% × gama total ± 1 mV

Precisão de controlo da corrente: 0,1% × gama total

Resolução potencial: 1μV

Sensibilidade à corrente:1pA

Tempo de elevação do potencial: ≤ 1 μs

Impedância de entrada do eléctrodo de referência:10¹³- O que é que se passa?

Corrente de base de entrada: ≤ 10 pA

Faixa de potenciais: ±200mV, ±2,5V, ±5V, ±10V, 4 faixas

Faixa de corrente: ±200pA ~ ±2 A, 11 faixas

Voltagem de conformidade: ±30V

Taxa de varredura CV e LSV: 0,001mV/s~10kV/s

Largura dos pulsos CA e CC: 0,0001 ~ 65.000 s

Incremento de corrente durante a varredura: 1mA@1A/ms

Incremento de potencial durante a varredura: 0,02 mV @ 1 V/ms

Frequência SWV: 0,001~100 kHz

Largura de pulso DPV e NPV: 0,001~100s

Aquisição de dados AD: 16bit@1MHz, 20bit@1kHz

Resolução DA: 20 bits

Incremento de potencial mínimo em CV: 0,02 mV

Filtros de passagem baixa: cobrindo 7 décadas

Intervalo de potência e corrente: interruptor manual/automático

Modo em terra: flutuante, aterramento, suporta ZRA

Comunicação: USB2.0, Ethernet RJ45

Sistema operacional: Windows 10/11

Fonte de alimentação: 90~240V AC 50/60Hz

Peso / Dimensões: 6,5 kg, 36 x 30 x 16 cm

EIS (Espectroscopia de Impedância Electroquímica)

Gerador de sinal

Faixa de frequência: 10 μHz a 8 MHz

Amplitude AC: 1mV~2500mV

Bias de corrente contínua: -10~+10V

Impedância de saída DDS: 50Ω

Precisão de frequência: 0,1%

Resolução do sinal: 0,1 mV RMS

Forma de onda: onda senoidal, onda triangular e onda quadrada

Distorção da onda: < 1%

Modo de digitalização: logarítmico/linear, aumento/diminuição

Analisador de sinal

Tempo integral: mínimo:10 ms ou o tempo mais longo de um ciclo

Número máximo:10⁶ciclos ou 10⁵s

Retardo de medição: 0~10⁵s

Compensação de compensação de CC

Intervalo de compensação automática potencial: -10V~+10V

Intervalo de compensação de corrente: -2A~+2A

Largura de banda: faixa de frequências de 8 décadas, configuração automática e manual

Técnicas

Polarização estável:

Potencial de circuito aberto (OCP)

Potenciostática (curva I-T)

Galvanostática

Potenciodinâmica (gráfico de Tabela)

Galvanodinâmica (DGP)

Polarização transitória:

Passos múltiplos

Etapas de corrente múltipla

Escalão potencial (VSTEP)

Escadaria galvânica (ISTEP)

Método Chrono:

Chronopotentiometria (CP)

Perímetro de cronoamperatriz (CA)

Cronocaulometria (CC)

Voltametria:

Voltametria de varredura linear (LSV)

Voltametria cíclica (CV)

Voltametria de escada (SCV)

Voltametria de onda quadrada (SWV)

Voltametria de pulso diferencial (DPV)

Voltametria de pulso normal (NPV)

Voltametria diferencial de pulso normal (DNPV)

Voltametria AC (ACV)

2a voltametria AC harmónica (SHACV)

Transformação de Fourier AC Voltametria (FTACV)

Espectroscopia de Impedância Electroquímica:

EIS potencial (Nyquist, Bode)

EIS galvanostática

EIS potencial (frequência opcional)

EIS galvanostático ((Frequência opcional)

Mott-Schottky

EIS potenciostático versus tempo (frequência única)

EIS galvanostático versus tempo (frequência única)

Medições da corrosão:

Curva de polarização cíclica (CPP)

Curva de polarização linear (LPR)

Reativação Potenciokinética Electroquímica (EPR)

Ruído eletroquímico (ECN)

Ampérmetro de resistência zero (ZRA)

Teste de bateriaing:

Carregamento e descarga da bateria

Carga e descarga galvanostáticas (GCD)

Carregamento e descarga potenciais (PCD)

Técnica de titulação intermitente de potência (PITT)

Técnica de titulação intermitente galvanostática (GITT)

Amperométrico:

Amperometria de pulso diferencial (DPA)

Amperometria de pulso diferencial duplo (DDPA)

Amperometria de Triplo Pulso (TPA)

Detecção integrada de impulso amperométrico (IPAD)

Estripador de voltametria:

Descascamento de potência,

Desmontar linear, desmontar escadas.

Descascamento de Ondas Quadradas

Desmontagem por pulso diferencial de voltametria

Desmontagem de impulso voltametrico normal

Distribuição de pulso de voltametria diferencial normal

Extensões:

Descolagem/deposição electroquímica

Eletrólise a granel com coulometria (BE)

Rs Medição
